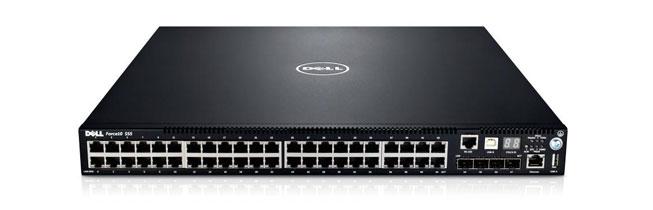

Dell PowerConnect Loop-Protect

For at beskytte mod Loop i et netværk skal man have slået en funktion på som Loop-Protection.

På Dell switche gøres dette ved en Keepalive kommando.

Keepalive kommandoen gør at switchen sender en CTP pakke ud på alle portene i et interval mellem 1-10 sekunder. Når en pakke sendes afsted, tjekker switchen om den kan se denne pakke via en af de andre porte. Hvis det er tilfældet, udløses en Keepalive action. Man kan vælge mellem to actions, Log og Err-Disable. Log giver en event i eventloggen hvor man informeres om at der er et loop. Err-Disable lukker porten ned og sørger for at loop’et ikke ødelægger netværkstrafikken.

For at kunne benytte Keepalive, så skal dette slås til Globalt på switchen.

Dette gøres på følgende måde.

Switch#(config) Keepalive 3 3 (cr)
Switch#(Config) Keepalive (cr)

Efterfølgende skal Keepalive slås til på de interfaces, man ønsker at beskytte mod Loops. Husk at dette må ikke gøres på LAG, MLAG og PortChannel porte.

Switch#(Config-If)Keepalive action error-dissable (cr)
Switch#(Config-If)Keepalive (cr)

Når en port lukkes ned i forbindelse med et loop, bliver porten sat i Shutdown. Porten kan først benyttes igen, når der er udført en Shutdown og efterfølgende no Shutdown.

Man kan tjekke status på hvilke porte der er ramt af Keepalive beskyttelsen ved hjælp af følgende kommando.

Switch#show keepalive statistics all
Keep Loop Loop Time Since Rx Port
 Port Alive Detected Count Last Loop Action Status
 -------- --------- ----------- -------- ------------- ------------- --------
 Gi1/0/3 Yes No Error disable Enable

Når en port er blevet lukket i forbindelse med et loop, så skal porten manuelt lukkes og åbnes igen før man kan benytte den igen.

Dette kan man automatisere via errdisable recovery.

Dette konfigureres i Global Config mode.

Switch#(config) Errdisable recovery cause loop-protect
Switch#(Config) Errdisable recovery interval 300

Intervallet er sat til 300 som svarer til 5 min. Det vil sige at hvis en port er blevet lukket pga. et loop, så vil denne Recovery funktion forsøge hvert 5. minut at genåbne porten så den kan benyttes igen.


Keepalive funktionen kræver at man som minimum kører med version 6.3.0.1 af Dell N2000/N3000 firmwaren.

Link til dokumentation hos Dell.
