Til daglig arbejder jeg med netværk og sikkerhed og har i den forbindelse tit brug for nogle værktøjer til fejlfinding, dokumentation m.m. Jeg har her udfærdiget en liste som løbende vil blive opdateret, med de programmer som jeg benytter.

  • Wireshark : Wireshark er et netværksprotokol analyse værktøj. Det har sin force i at kunne genkende rigtige mange forskellige former for netværksprotokoller. Det har en indbygget optage funktion som gør at man hurtigt kan optage netværkstrafik og derefter analysere dette. Der er også mulighed for at indlæse PCAP filer fra andre produkter f.eks. netværks udstyr m.m. hvor man kan analysere de opsamlede netværksdata. Produktet er opensource og findes til flere forskellige platforme.
  • Neosec Network Scanner : Er en netværks scanner der hurtigt kan scanne et range af ip adresser. Udover hvilke IP adresser der er i brug kan det også opsamle information via SNMP og WMI. Dette program følger med Neosec security server og benyttes til at finde de aktive enheder på et netværk som man gerne vil overvåge via Neosec Security Server.
  • Advanced IP Scanner : Er også en netværks scanner som hurtigt kan lave en liste over de aktive enheder der er på netværket. Der er også en indbygget port scanner, sådan at de meste gængse porte bliver vist hvis de er aktive på den enkelte enhed.
  • inSSIDer 4 : Er et værktøj til tjek af trådløse netværk. Det er et uundværligt værktøj i forbindelse med “site survey” og placering af trådløse access punkter. Programmet er ikke gratis, det koster ca. 20 dollar.
  • Microsoft Visio : Microsoft Visio er nok et af de programmer jeg benytter mest. Det er det værktøj jeg benytter ved dokumentation af netværk og kommunikations flow. Jeg har benyttet mig af Visio lige siden det kom frem for mange år siden. Tit er en tegning bedre end en beskrivelse af en netværks infrastruktur eller et flow.

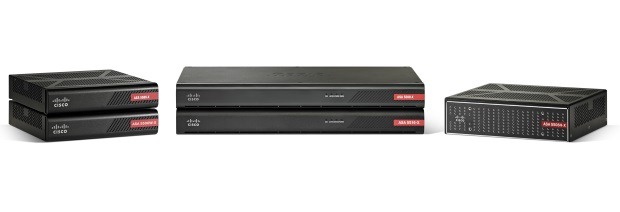

Cisco-5506-series-ASA-firewalls

Cisco ASA SNMP Konfiguration

For at kunne overvåge og monitorere Cisco ASA firewalls, så skal SNMP konfigureres. Cisco ASA firewalls understøtter SNMP version 1, 2c og 3. Cisco ASA firewalls understøtter kun læsning via SNMP, det vil sige man kan ikke ændre på konfiguration som man kan med Cisco switche.

Konfiguration af SNMP foretages via Seriel konsollen, SSH eller via den grafiske brugerflade ASDM.

SNMP Ver 1 og 2c konfigureres på følgende måde.

snmp-server enable

For at kunne kommunikere via SNMP, så skal der angives et community navn. Community navnet er et slags password eller delt nøgle der benyttes som validering og sikrer at det kun er de enheder der kender nøglen, der kan kommunikere sammen. Udover det skal man angive det logiske interface som man vil overvåge firewallen fra samt den IP adresse man kommer fra. Man kan ikke angive et range af adresser, som kan overvåge firewallen via SNMP.

snmp-server server host <logical-interface-name> poll community <string> version 2c

Konfigurationen vil se således ud, når man angiver en server der skal kunne overvåge firewallen interfacet inside.

Vi har i konfigurationen valgt at benytte SNMP version 2c i det at man her kan benytte 64bit countere. Dette er nødvendigt for overvågning af netværks interfaces der kan køre med mere end 100 Mbit. Vi har benyttet neosec som community navn.

snmp-server host inside 10.1.101.215 poll community neosec version 2c

For at identificere firewallen kan man konfigurere kontakt information og lokalitet. Disse informationer vises i Neosec Security Server når firewallen er tilføjet.

snmp-server contact IT Afdelingen
snmp-server location Hovedkrydsfelt

Husk at gemme konfigurationen bagefter.

write memory

Man kan lave yderligere ændringer til SNMP konfiguration udover standard. Som standard lytter Cisco ASA firewallen på port 161 for SNMP forespørgelser. Dette kan ændres med følgende kommando.

snmp-server listen-port 161

Yderligere så kan man konfigurere firewallen til at sende Traps via SNMP. Som standard benytter jeg Syslog som log kilde, men man kan også benytte SNMP som log kilde.

snmp-server host inside 10.1.101.215 trap community neosec version 2c

Følgende Trap categorier kan tilvælges:

  • All
  • Connection-limit-reached
  • CPU
  • Entity
  • ikev2
  • Interface-threshold
  • iPsec
  • Memory-threshold
  • Nat
  • Remote-access
  • SNMP
  • Syslog
snmp-server enable traps <categori>

For yderligere information omkring SNMP følge da dette link.
